Panorama
система Aliplast · Сгъваеми системи · Алуминий · изработка и монтаж METHODO LINE
Accordion Door System — трикамерна сгъваема система
1.68W/m²K
Uf от
1.33W/m²K
Uf „i+“ от
1200 × 2500mm
Макс. крило
до 100 kg
Тегло
Трикамерна алуминиева система за врати с топлоизолация, използвана за проектиране на врати тип „хармоника“ и организиране на широки отворени проходи. Panorama предлага конструкции с отваряне навътре или навън с много комбинации на крилата (2+1, 3+2, 3+3) и два типа праг — плосък праг с четково уплътнение или въздухоплътен праг, базиран на рамка по периметъра на терасния прозорец.
Серия METHODO FLEX: Сгъваеми системи и панорамни конфигурации за проекти, при които архитектурата излиза извън стандартните решения.

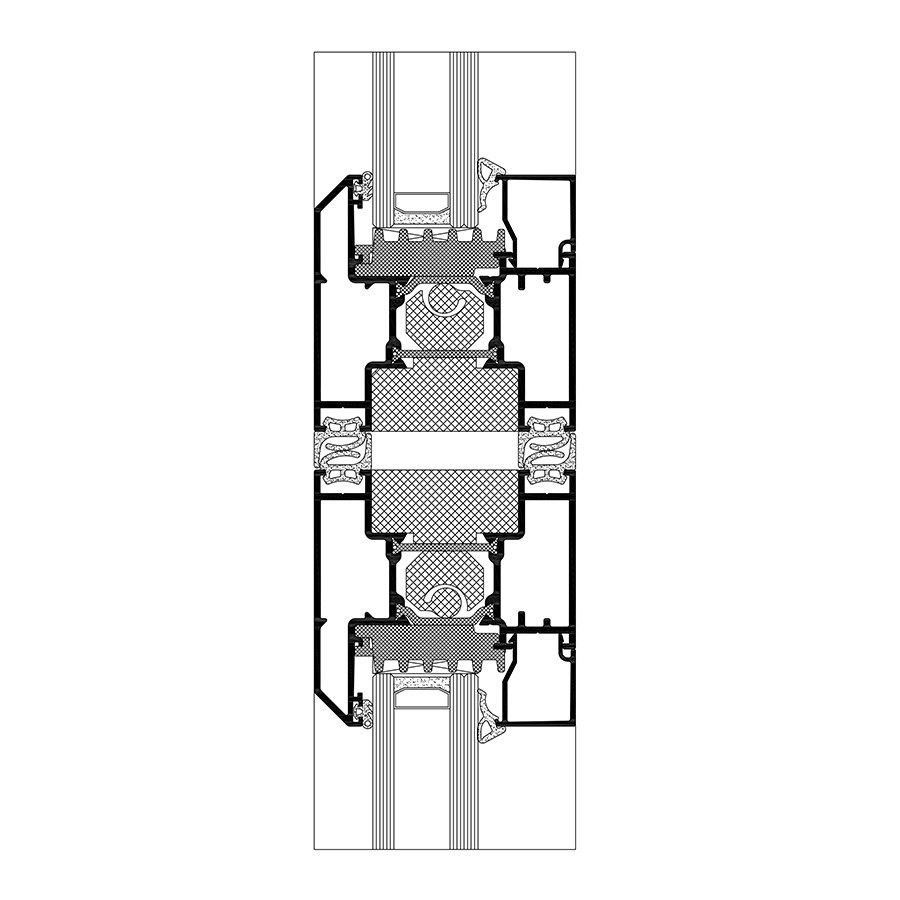

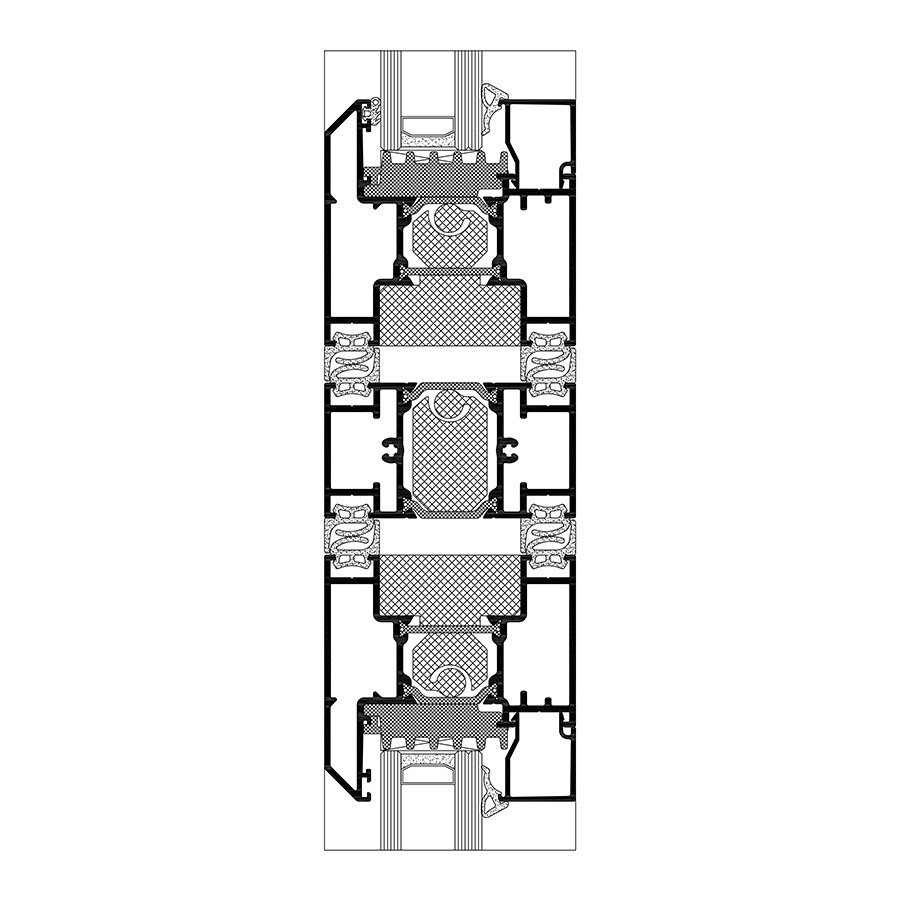

Профил и конструкция
| Дълбочина на профила | Рамка 74.5 mm, крило 74.5 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
|---|---|
| Остъкляване | 16–50 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
| Макс. размери на крилото | 1200 × 2500 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
| Макс. тегло на крилото | до 100 kgСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
Максимален размер на крилото по каталог · макс. тегло до 100 kg. Границите зависят от типологията, обкова и стъклопакета — виж бележките на каталога.
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Топлопреминаване UfEN ISO 10077-2 | от 1.68 W/m²K*Само рамката (профилът).Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) · Условие: *Thermal insulation depends on the combination of profiles and thickness of the filling.*Thermal insulation depends on the combination of profiles and thickness of the filling. |
|---|---|
| ВъздухопропускливостEN 12207 | Клас 2Клас 1–4; 4 е най-плътен.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
| ВодонепропускливостEN 12208 | Клас E1050Клас 1A–9A, над 600 Pa — E{Pa}.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
| Устойчивост на вятърEN 12210 | Клас C1 (400 Pa)Клас на налягане 1–5 (до E{Pa}) и провисване A/B/C.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 60 (PDF 62) |
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. *Въздухопропускливост: EN 12207 · Водонепропускливост: EN 12208 · Устойчивост на вятър: EN 12210. Топлоизолацията зависи от комбинацията профили и дебелината на пълнежа.
Типове отваряне
Гледани отвътре, по DIN конвенция. Пунктир = отваряне навън.
- Сгъваемо
- Врата
Цветове: палитра RAL, структурни (текстурни) цветове, ефект дърво и камък, елоксация, двуцветно изпълнение (bi-colour).
Опции и характеристики
Както са описани в каталога на METHODO (стр. 60, 61). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Варианти и версии
Топлинна опция „i+“Uf от 1.33 W/m²K*
Топлинни опцииPanorama / Panorama „i+“
Конфигурации
КонфигурацииНавътре или навън · комбинации 2+1, 3+2, 3+3 · плосък или въздухоплътен праг
Опции
ОпцииМрежи против насекоми
Други характеристики
МатериалАлуминий / полиамид

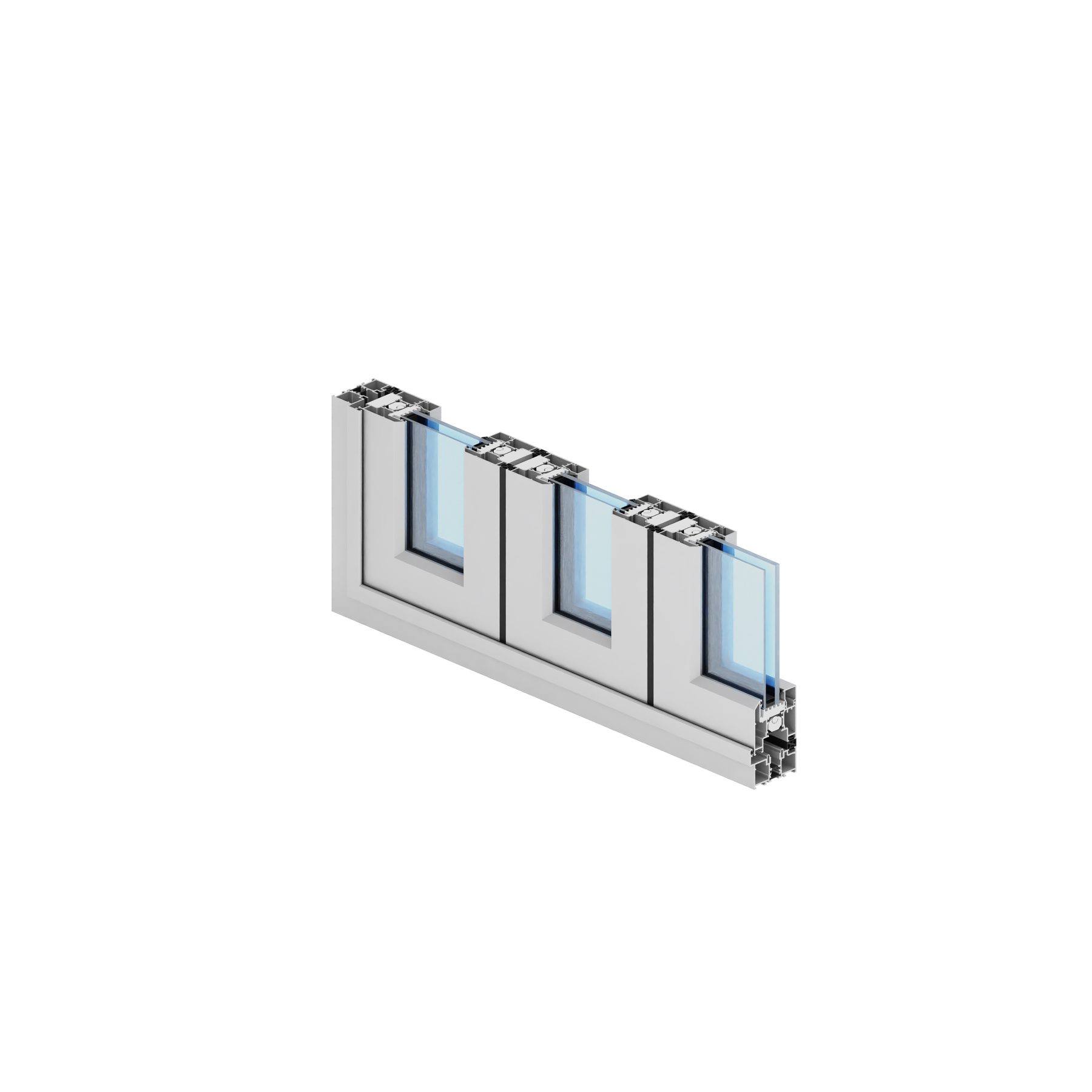

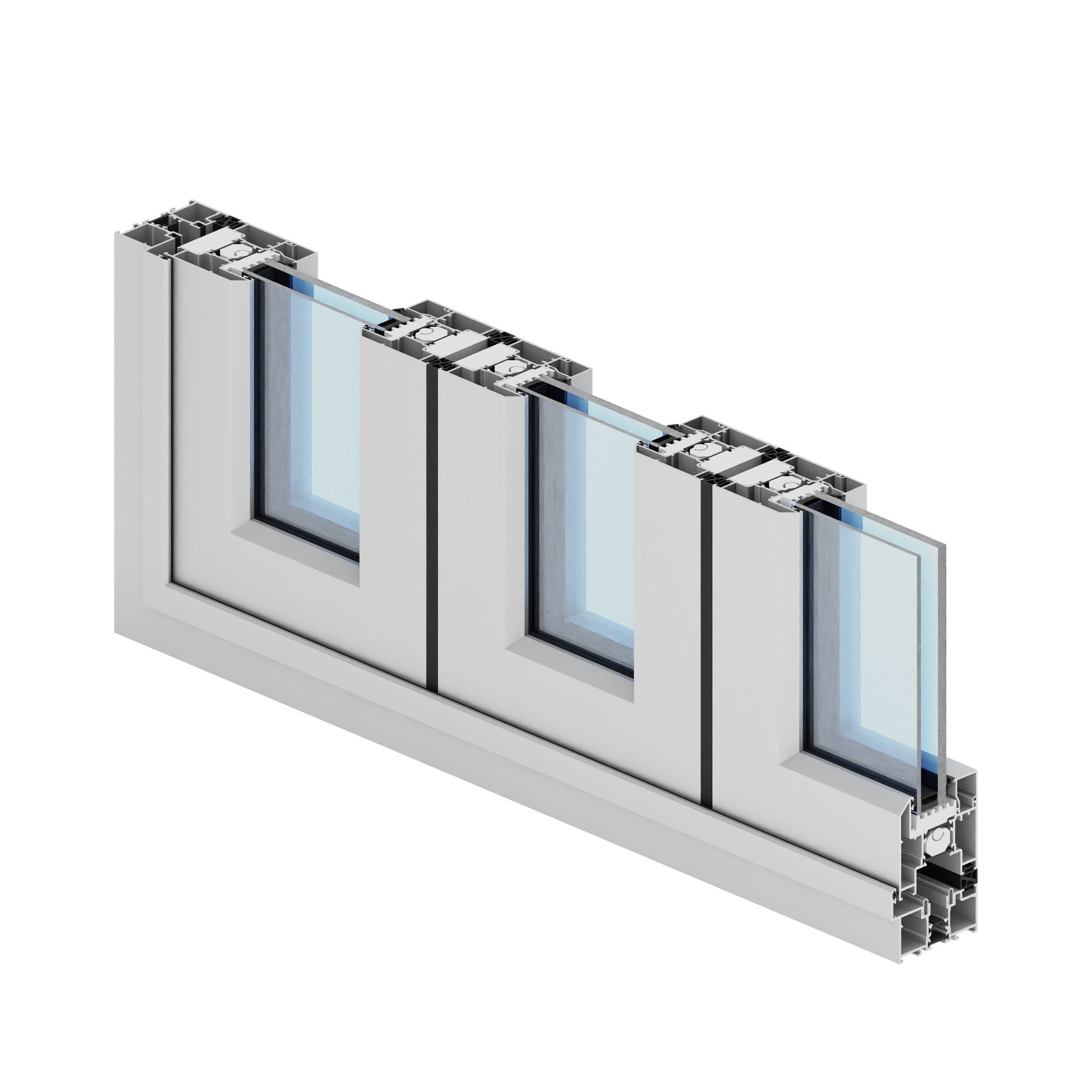

Галерия на производителя
Снимки и визуализации на Aliplast за системата. Не са обекти на METHODO.
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
