Folding Door System — усъвършенствана сгъваема система за по-големи отвори
73 mmДълбочина
от 0.97UD · W/m²K
120 kgМакс. крило
Виж системата
METHODO FLEX · Когато архитектурата надскача стандарта.
Bi-Fold
система Cortizo · Сгъваеми системи · Алуминий · изработка и монтаж METHODO LINE
Folding Door System — сгъваема система за широки отвори
0.97W/m²K
UD от
1 до 14
Крила
9A
Вода
120kg
Макс. тегло
Сгъваема система за врати с дълбочина на рамката 73 mm и оптимални топлинни и акустични показатели, идеална за умерен климат. Крилата се сгъват и плъзгат, за да отворят цели фасади, свързвайки вътрешните пространства с външното.
От 1 до 14 крила навътре или навън, ъглово крило на 90° без колона, полиамиден термомост 20 mm в рамката и 30 mm в крилото, дебелина на профила 1.8 mm. UD от 0.97 W/m²K, преминат тест за сигурност.
Серия METHODO FLEX: Сгъваеми системи и панорамни конфигурации за проекти, при които архитектурата излиза извън стандартните решения.

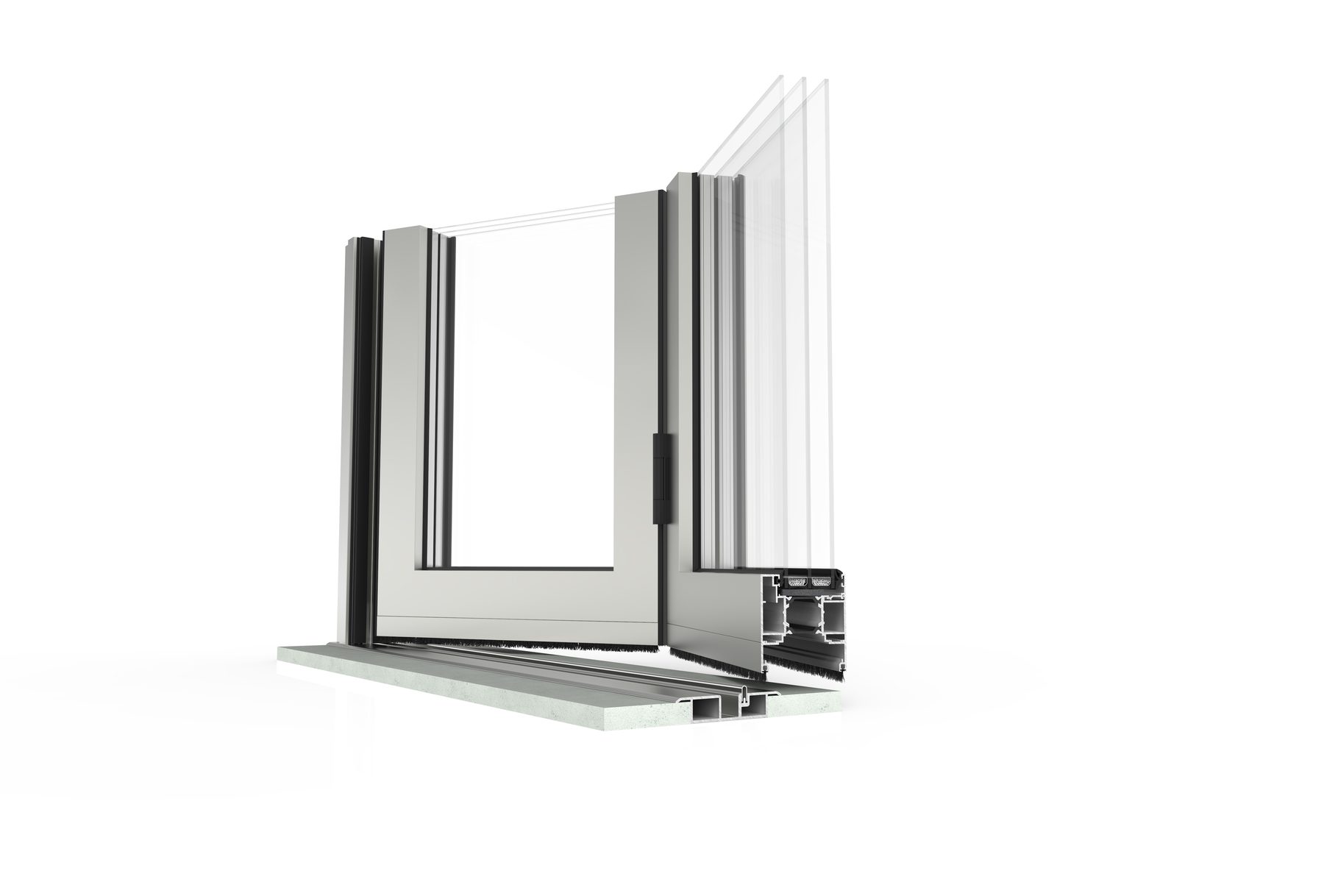

Профил и конструкция
| Дълбочина рамка / крило | Рамка 73 mm, крило 73 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58)В каталога на Cortizo редът е озаглавен „Sightlines“; описанието на системата го дава като дълбочина на рамката. |
|---|---|
| Дебелина на профила | Врата 1.8 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| Дължина на полиамида | Рамка 20 mm, крило 30 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| Остъкляване | мин. 25 mm, макс. 45 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| Макс. размери на крилото | Ширина 1200 mm, височина 3000 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| Макс. тегло на крилото | 120 kgСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
Максимален размер на крилото по каталог · макс. тегло 120 kg. Границите зависят от типологията, обкова и стъклопакета — виж бележките на каталога.
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Топлопреминаване UDEN ISO 10077-1 | от 0.97 W/m²KЦялата врата.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
|---|---|
| ВъздухопропускливостEN 12207 | Клас 4Клас 1–4; 4 е най-плътен.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| ВодонепропускливостEN 12208 | Клас 9AКлас 1A–9A, над 600 Pa — E{Pa}.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) |
| Устойчивост на вятърEN 12210 | Клас A3Клас на налягане 1–5 (до E{Pa}) и провисване A/B/C.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 56 (PDF 58) · Условие: Wind resistance: reference test 2.700 x 2.530 m / 3 sashesWind resistance: reference test 2.700 x 2.530 m / 3 sashes |
| Тест за сигурност | ПреминатSecurity test: Configuration 330, 2701 x 2517 mm / 3 sashes |
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. Устойчивост на вятър: референтен тест 2.700 × 2.530 m / 3 крила · Тест за сигурност: конфигурация 330, 2701 × 2517 mm / 3 крила. Консултирайте максималните тегла и размери според типологията.
PAS 24 (лого в документацията на Cortizo)
Типове отваряне
Гледани отвътре, по DIN конвенция. Пунктир = отваряне навън.
- Сгъваемо
- Врата
- Ъгъл
Опции и характеристики
Както са описани в каталога на METHODO (стр. 56, 57). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Конфигурации
КонфигурацииНавътре: 1 до 14 крила · Навън: 1 до 14 крила · Ъглово крило 90° без колона
Опции
ОпцииОхранителен обков, достъпна среда

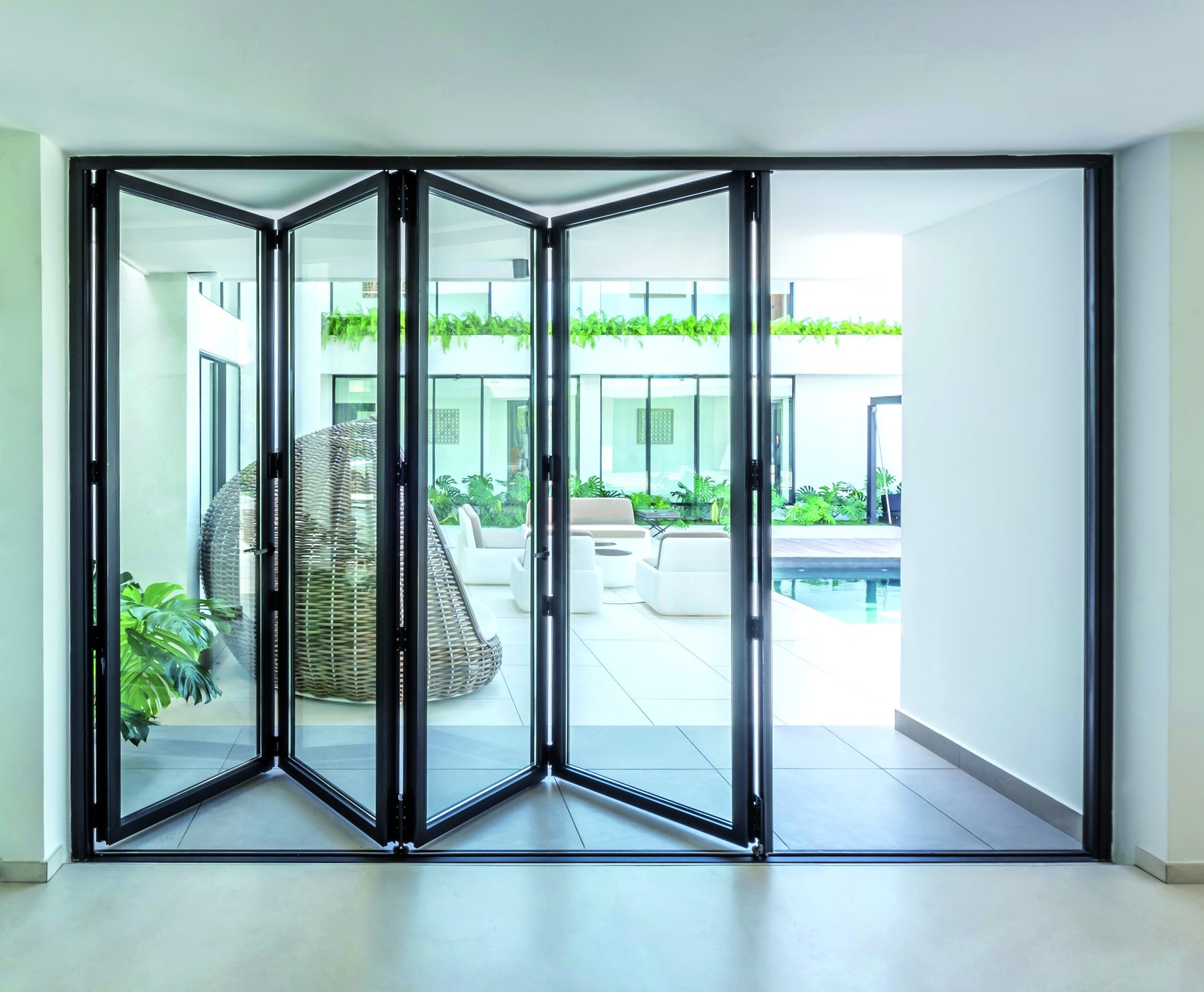

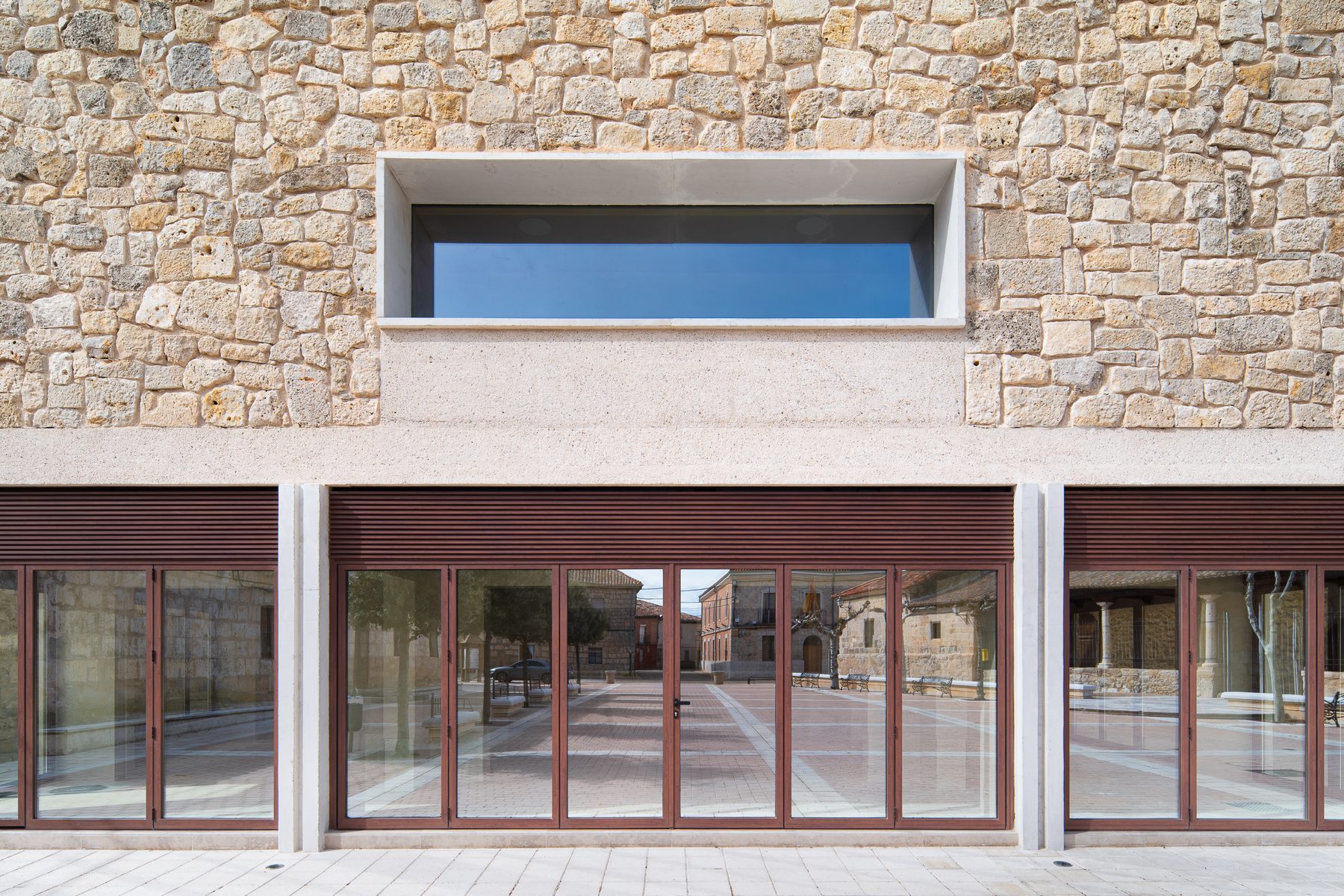

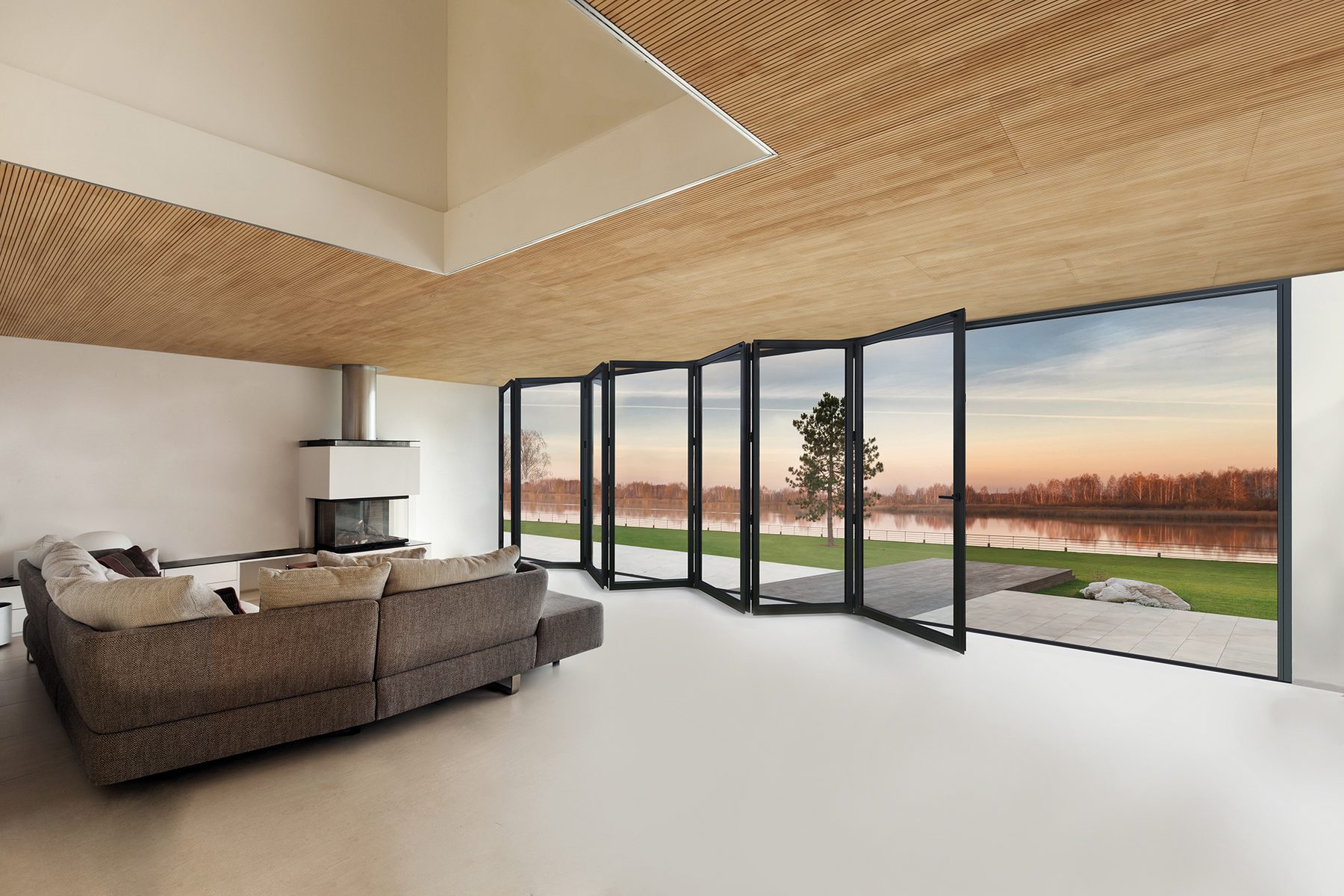

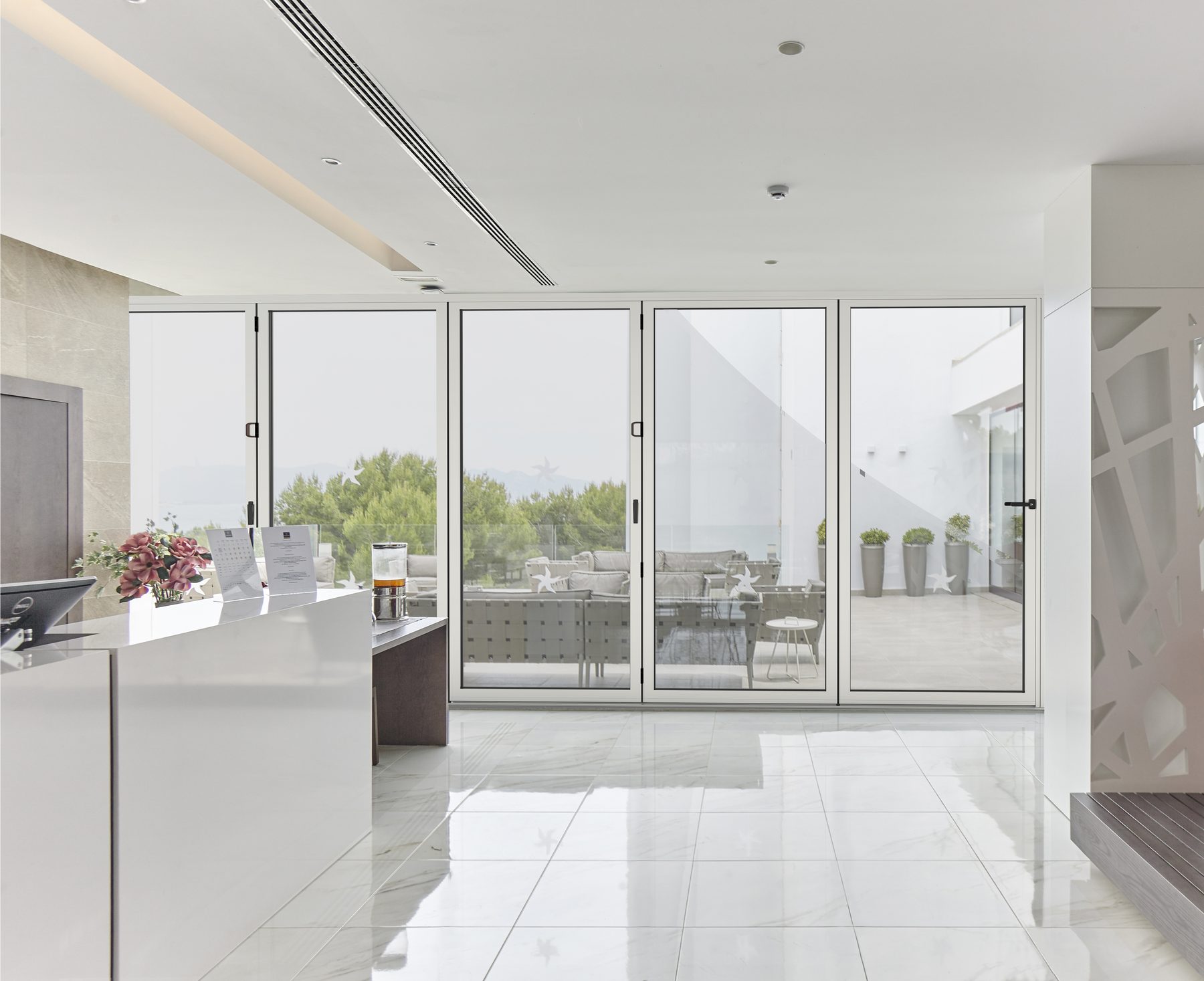

Галерия на производителя
Снимки и визуализации на Cortizo за системата. Не са обекти на METHODO.
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
