Curtain Wall System — балансирана колона-ригел система 55 mm
0.84W/m²K
Uf от
55mm
Видима ширина
RE1950
Вода
2600Pa
Вятър
Балансирана окачена фасадна система със средно сечение от Methodo. Колона-ригел система за съвременни окачени фасади с прости и сложни форми, с видима ширина 55 mm и широка гама колони и ригели според статичните изисквания. Системата е основа за пасивни, структурно остъклени и пожарозащитни фасадни конструкции и предлага отваряеми елементи във фасадата — паралелно отваряеми (MC PW) и покривни прозорци (MC RW).
Серия METHODO GLAZED SURFACES: Окачени и структурни стъклени фасади — модулни, stick-built и дърворамкови системи за непрекъснати прозрачни обвивки.

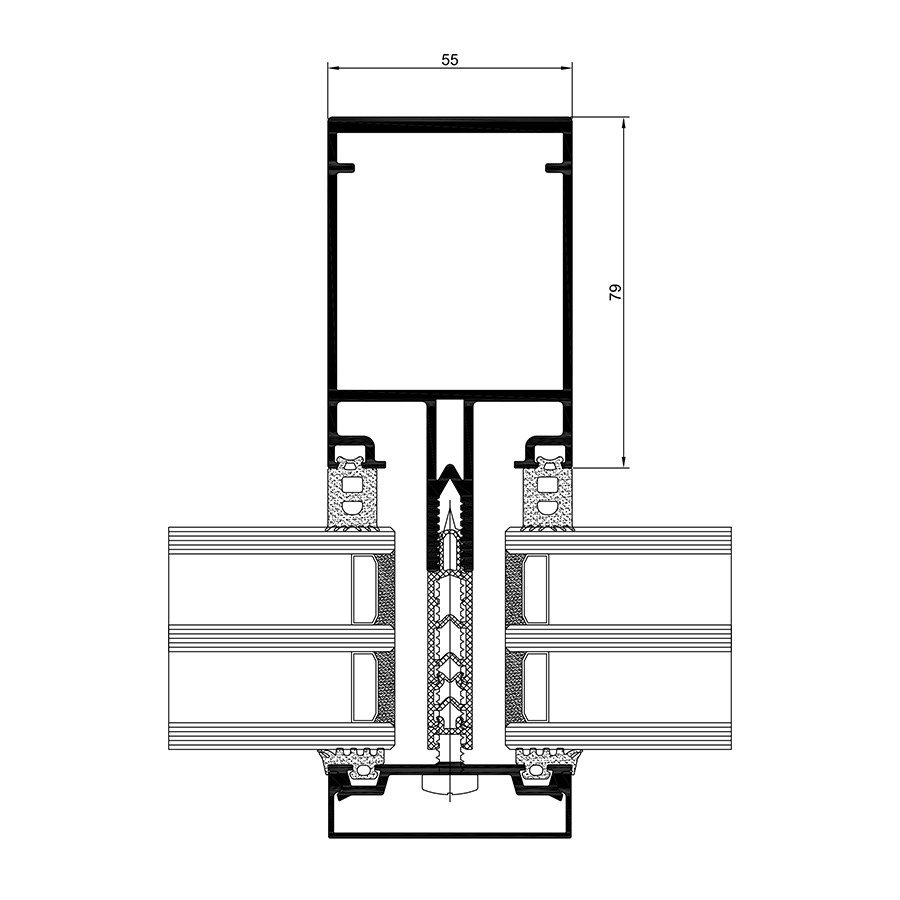

Профил и конструкция
| Видима ширина | 55 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
|---|---|
| Остъкляване | 0 до 89 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Топлопреминаване UfEN ISO 10077-2 | от 0.84 W/m²K*Само рамката (профилът).Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) · Условие: *Thermal insulation depends on the combination of profiles and thickness of the filling.*Thermal insulation depends on the combination of profiles and thickness of the filling. |
|---|---|
| Шумоизолация RwEN ISO 717-1 | 45 (-2;-5) dBПретеглен индекс на звукоизолация; зависи силно от стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
| ВъздухопропускливостEN 12152 | Клас AE1500Клас 1–4; 4 е най-плътен.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
| ВодонепропускливостEN 12154 | Клас RE1950Клас 1A–9A, над 600 Pa — E{Pa}.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
| Устойчивост на вятърEN 13116 | 2600 PaКлас на налягане 1–5 (до E{Pa}) и провисване A/B/C.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 100 (PDF 102) |
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. *Въздухопропускливост: EN 12152 · Водонепропускливост: EN 12154 · Устойчивост на вятър: EN 13116. Топлоизолацията зависи от комбинацията профили и дебелината на пълнежа. **Възможни допълнителни усилвания.
Типове отваряне
Гледани отвътре, по DIN конвенция. Пунктир = отваряне навън.
- Фикс
- ПСК
- Горно окачено
Цветове: RAL, текстура, ефект дърво, ефект камък, елоксация, двуцветно изпълнение.
Опции и характеристики
Както са описани в каталога на METHODO (стр. 100, 101). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Други характеристики
МатериалАлуминий
КолонаДълбочина 10–326 mm, коравина 10.2–4092 cm⁴**
РигелДълбочина 10–294 mm, коравина 7.0–1831 cm⁴**
ИзолаториИзграждат се според дебелината на пълнежа
Отваряеми елементиПаралелно отваряеми прозорци (MC PW), покривни прозорци (MC RW)
Основа заПасивни, стъклени и пожарозащитни конструкции

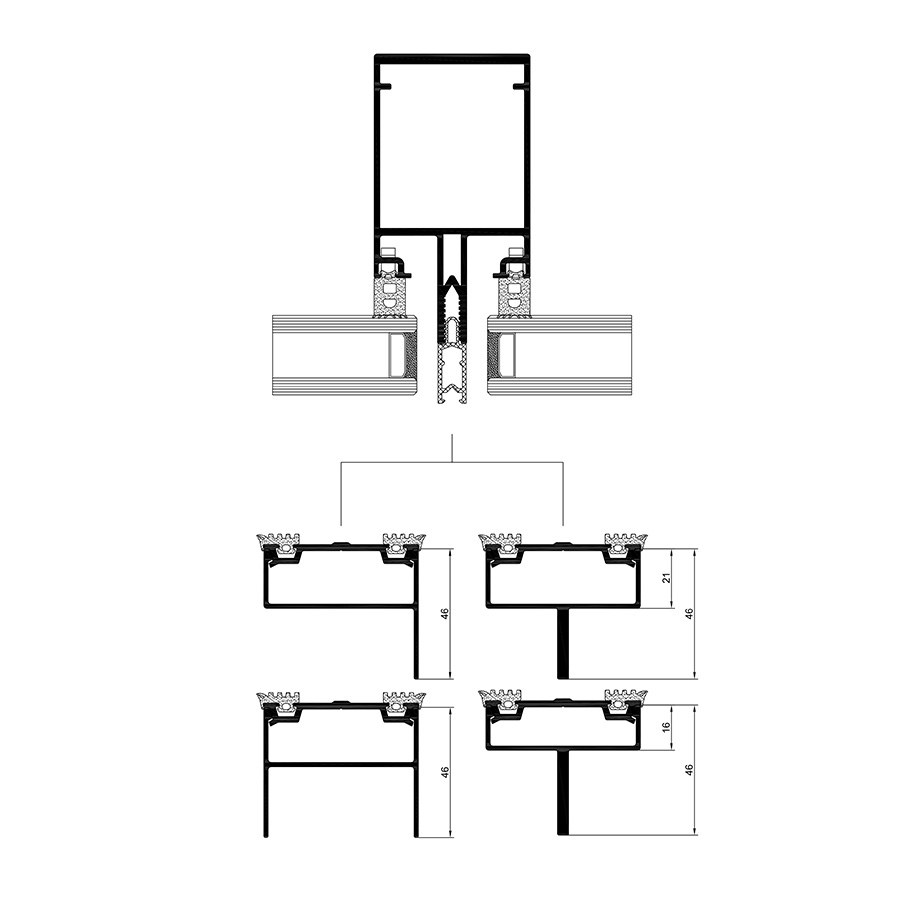

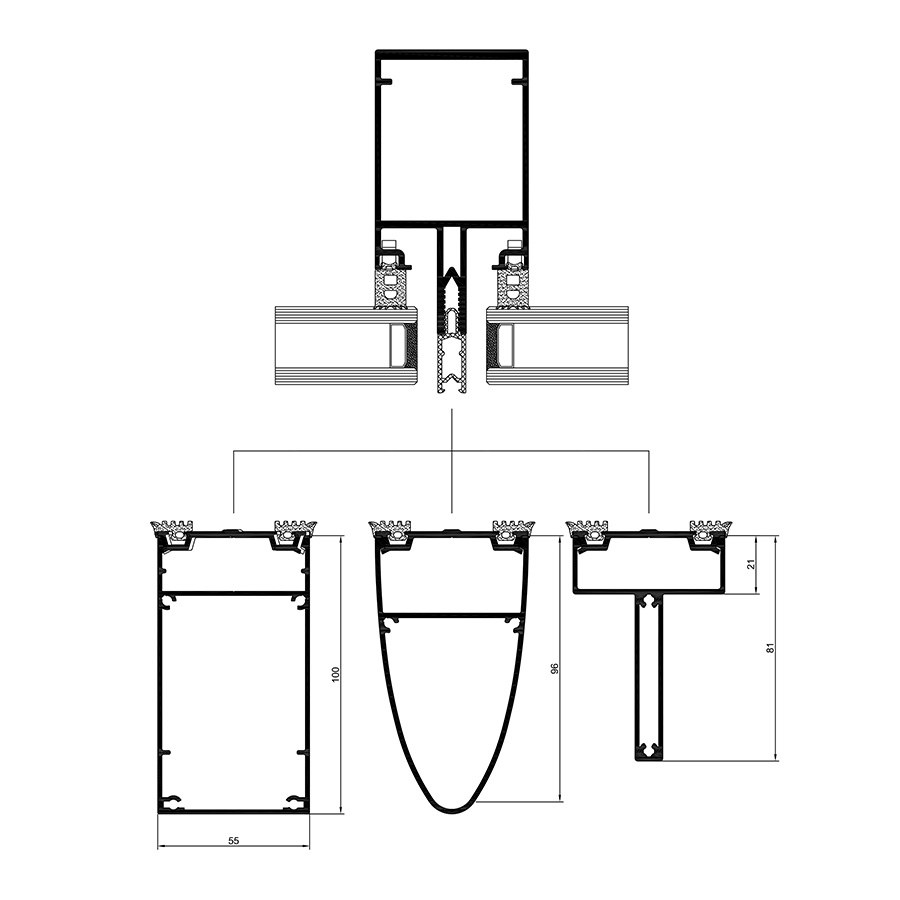

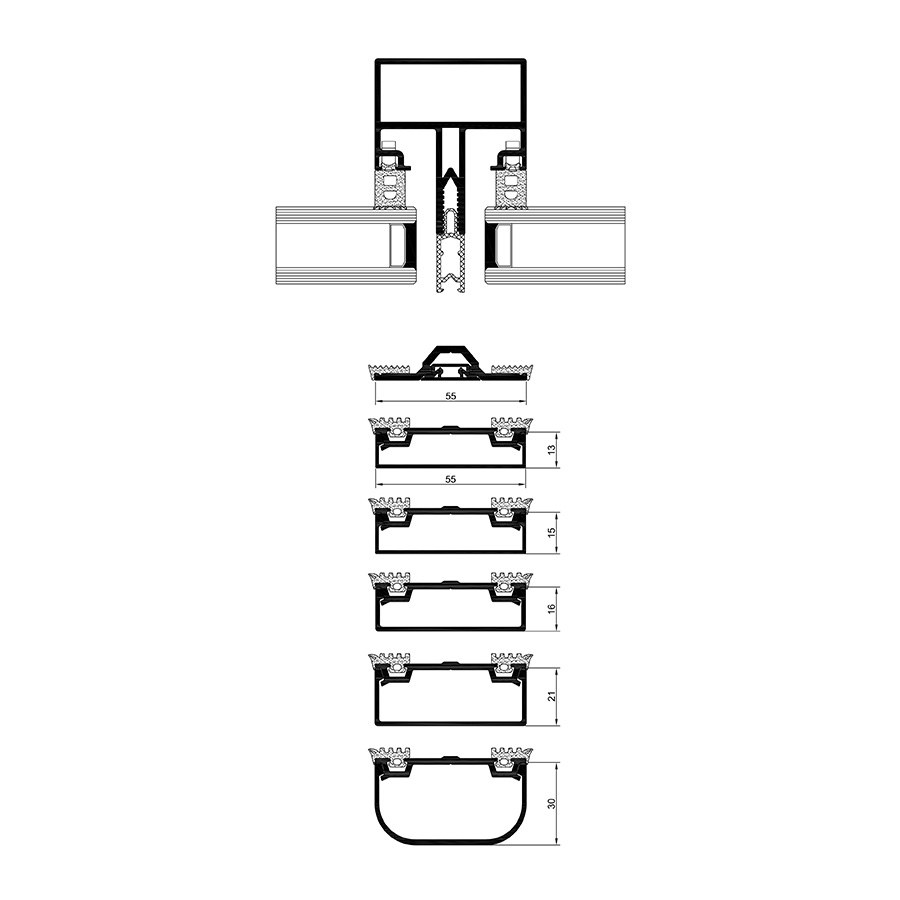

КапациШирока гама декоративни капаци
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
Потвърди: METHODO Optimal 55 = Aliplast MC Wall?
