METHODO GLAZED SURFACES · За сгради с индивидуален характер.
Optimal 52
система Cortizo · Окачени фасади · Алуминий · изработка и монтаж METHODO LINE
Curtain Wall System — 52 mm с изцяло скрити отваряеми елементи
0.6W/m²K
Ucw от
52mm
Видима ширина
до 750 kg
Фикс поле
2400Pa
Вятър
Окачена фасадна система с тесен видим профил от Methodo. Колона-ригел фасада с вътрешни видими линии само 52 mm, британска сертификация CWCT и напълно скрити типове отваряне — горно окачено, паралелно и странично / двуосово. Широка гама декоративни капаци — елипсовидни, H-образни, правоъгълни, плоски или пирамидални — оформя външния израз на фасадата.
Фиксирани полета до 750 kg; отваряеми елементи до 200 kg паралелно, 180 kg горно окачено, 100 kg двуосово. Алуминий 6063 T-6, термомостове 6, 12 и 30 mm, EPDM уплътнения с вулканизирани ъгли.
Серия METHODO GLAZED SURFACES: Окачени и структурни стъклени фасади — модулни, stick-built и дърворамкови системи за непрекъснати прозрачни обвивки.

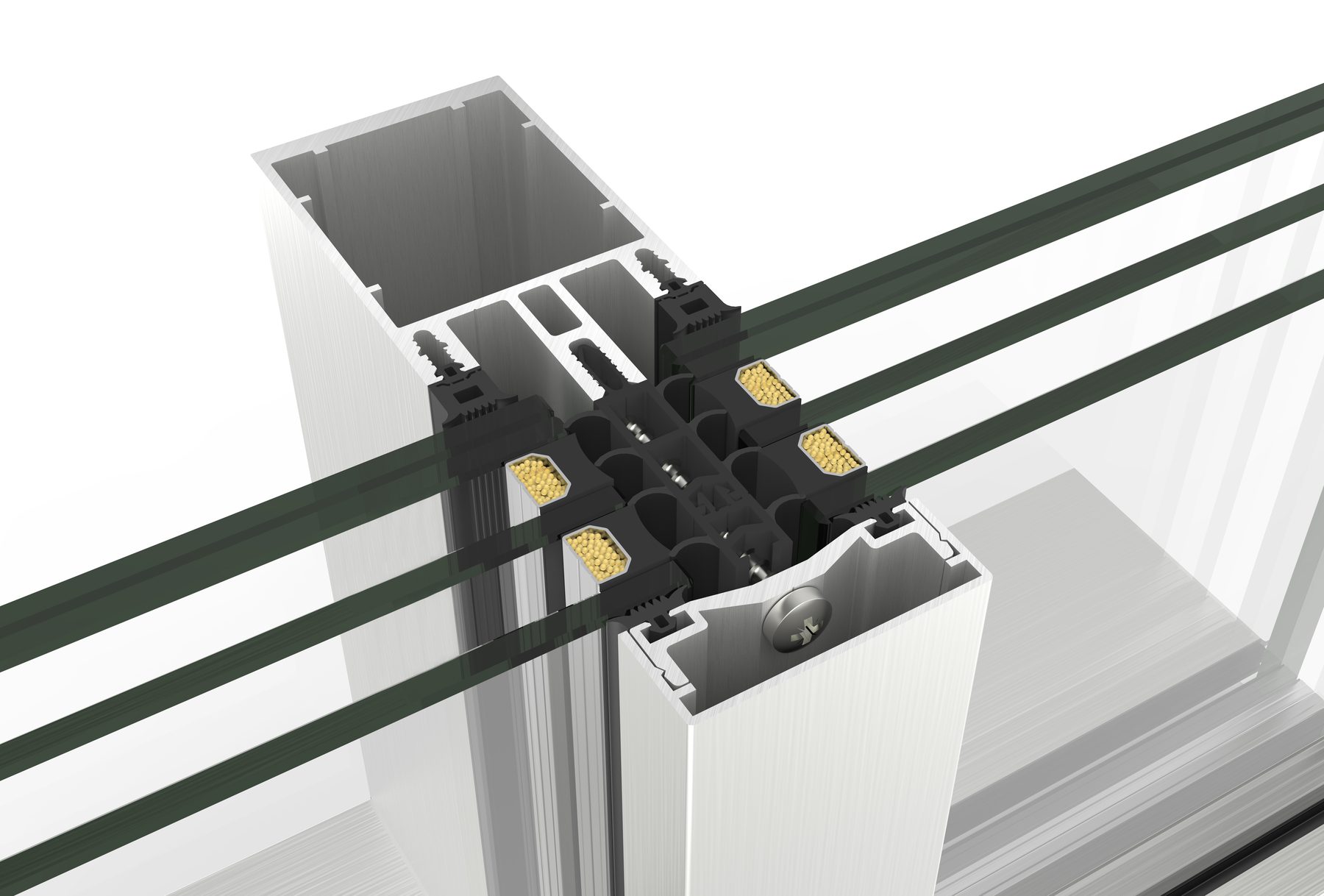

Профил и конструкция
| Видима ширина | Колона / ригел 52 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
|---|---|
| Дебелина на профила | Колона 2.1 и 3.0 mm, ригел 2.1 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
| Термомост | 6, 12 и 30 mm — надграждащи се профилиСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
| Остъкляване | 4 до 64 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
| Макс. размери на крилото | Горно окачено 2500 × 2500 mm · паралелно 1500 × 3000 mm · странично / двуосово 1400 × 1900 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
| Макс. тегло на крилото | 200 kg паралелно, 180 kg горно окачено, 100 kg двуосово · фиксирани полета до 750 kgСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) · (стойността е пренесена, не е сверена дословно)kg = макс. тегло на отваряемо крило (паралелно); фиксирано поле до 750 kg |
Максимален размер на крилото по каталог · макс. тегло 200 kg паралелно, 180 kg горно окачено, 100 kg двуосово · фиксирани полета до 750 kg. Границите зависят от типологията, обкова и стъклопакета — виж бележките на каталога.
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Топлопреминаване UcwEN ISO 12631 | от 0.6 W/m²K*Окачена фасада.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) · Условие: *Consult typology, dimensions and glass.*Consult typology, dimensions and glass. |
|---|---|
| ВъздухопропускливостEN 12152 | Клас AEКлас 1–4; 4 е най-плътен.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) |
| ВодонепропускливостEN 12154 | Клас RE1500Клас 1A–9A, над 600 Pa — E{Pa}.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) · (стойността е пренесена, не е сверена дословно) |
| Устойчивост на вятърEN 13116 | Проектно 2400 PaКлас на налягане 1–5 (до E{Pa}) и провисване A/B/C.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 102 (PDF 104) · Условие: **Security loading 3000 Pa – reference test 3.00 x 3.50 m**Security loading 3000 Pa – reference test 3.00 x 3.50 m |
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. *Консултирайте типология, размери и стъкло. **Натоварване за сигурност 3000 Pa — референтен тест 3.00 × 3.50 m · британска сертификация CWCT. Въздухопропускливост: клас AE — UNE-EN 12152 · Водонепропускливост: RE1500 — UNE-EN 12154 · Вятър: преминат — UNE-EN 13116.
Типове отваряне
Гледани отвътре, по DIN конвенция. Пунктир = отваряне навън.
- Фикс
- Горно окачено
- ПСК
- Двуосово
Декоративни капаци: елипсовидни, H-образни, правоъгълни, плоски, пирамидални.
Опции и характеристики
Както са описани в каталога на METHODO (стр. 102, 103). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Покрития и цветове
ФинишиПрахово покритие RAL, ефект дърво, елоксация
Други характеристики
МатериалАлуминий 6063 T-6
УплътненияEPDM, изцяло вулканизирани ъглови уплътнения
Скрити отварянияГорно окачено, паралелно, странично / двуосово

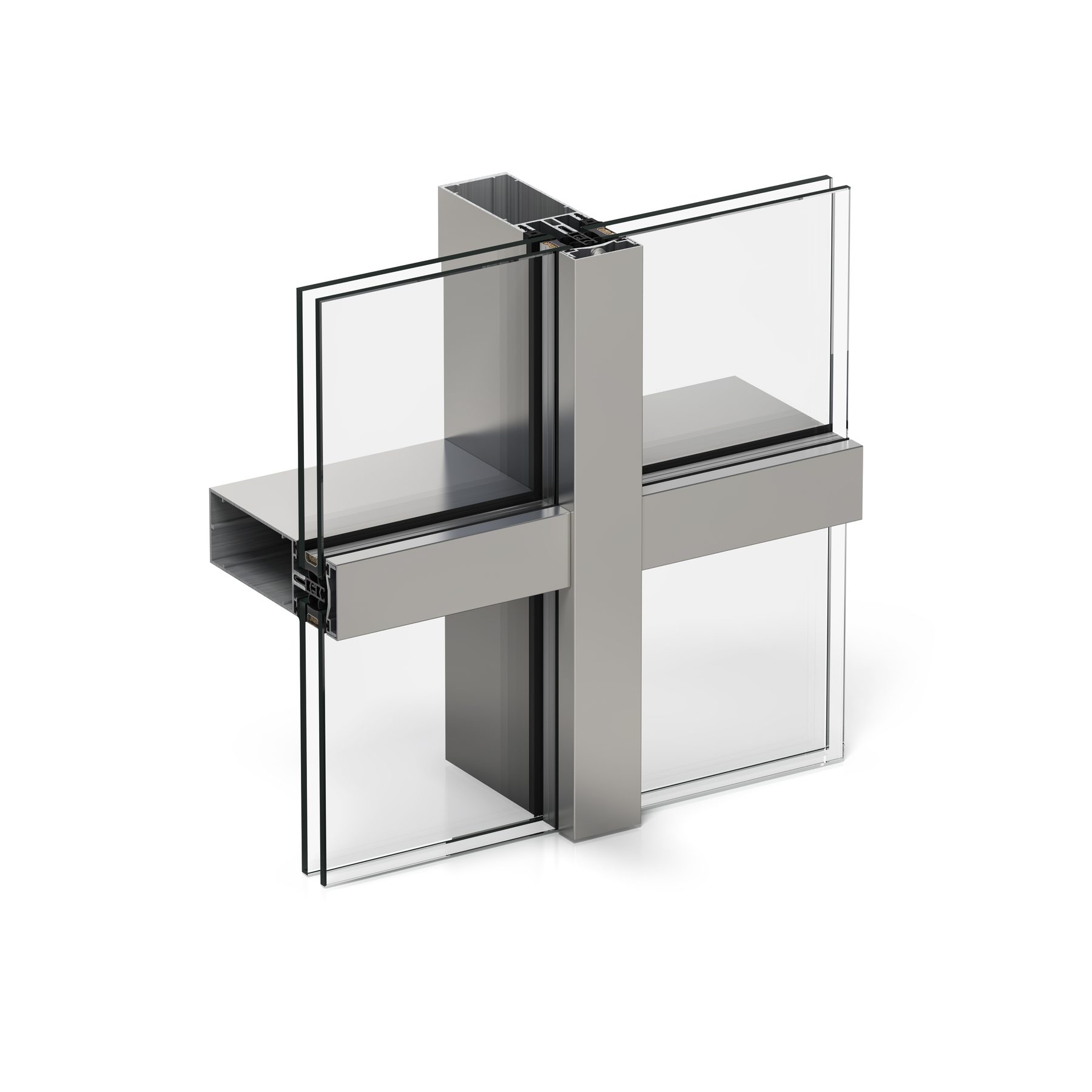

Галерия на производителя
Снимки и визуализации на Cortizo за системата. Не са обекти на METHODO.
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
Идентификация: METHODO Optimal 52 = Cortizo TP 52 (техническият лист съвпада 1:1; потвърди).
