METHODO RAILING · Граница, която не смущава гледката.
Crystal View
система Cortizo · Парапети · Алуминий · изработка и монтаж METHODO LINE
Glass Balustrade System — стъклен парапет без колони
1.0kN/m
Натоварване
1100mm
Височина
6 / 8/ 10 mm
Стъкло
A — отличен
Клас
Система за стъклени парапети с минимален видим профил от Methodo. Crystal View оставя стъклото доминиращо — тънък екструдиран алуминиев базов профил носи ламинирано двойно стъкло до 1100 mm над нивото на пода, монтиран върху плочата, наравно с плочата, наравно с ръба на плочата или на обърнатия ръб на плочата. Тестван по UNE 85237, 85238 и 85240, CTE и Eurocode 1 и класифициран клас A — отличен.
Серия METHODO RAILING: Стъклени и стоманени парапетни системи за тераси, стълби и балкони — минимална конструкция, максимална прозрачност.
Профил и конструкция
| Остъкляване | Ламинирано двойно, 12 опцииСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 140 (PDF 142) |
|---|---|
| Макс. височина | 1100 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 140 (PDF 142) |
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Макс. натоварванеEN 1991-1-1 | 1.0 kN/mХоризонтално линейно натоварване на парапета по зона на употреба.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 140 (PDF 142) |
|---|
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. *UNE 85240. Изпитвания по UNE 85237, UNE 85238, UNE 85240, CTE (DB SU-1, DB SE-AE) и Eurocode 1 (EN 1991-1-1). Референтен тест: парапет със стъкло и екструдиран алуминий, 1100 × 1500 mm над нивото на терена.
Опции и характеристики
Както са описани в каталога на METHODO (стр. 140, 141). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Конфигурации
Композиции6, 8 или 10 mm стъкло с 0.38–1.52 mm междинни слоеве

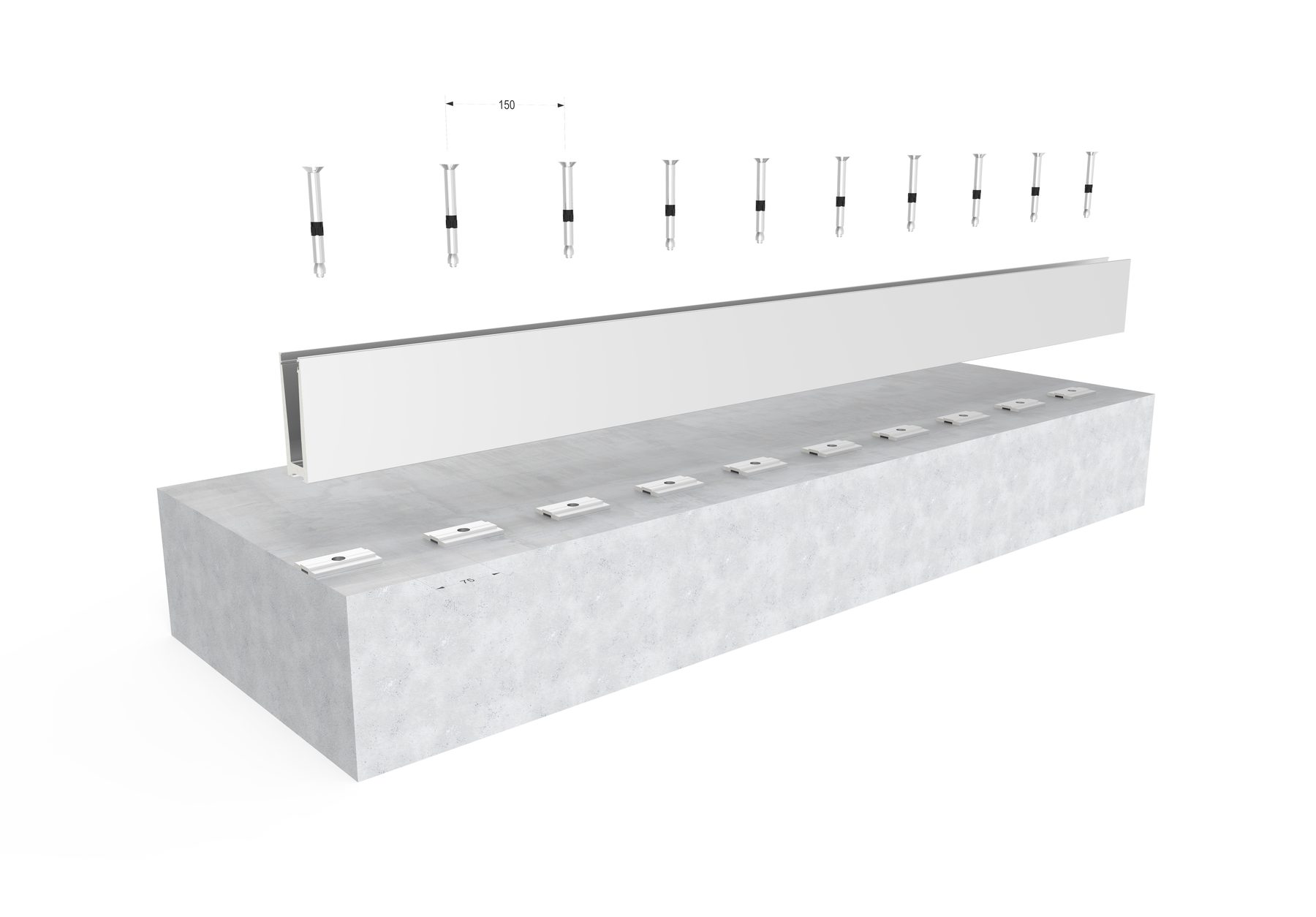

Монтаж и закрепване
МонтажВърху плочата или ръба на плочата, 4 опции
Опции за монтажВърху плочата, наравно с плочата, наравно с ръба на плочата, обърнат ръб на плочата
Зони на употреба
Зони на употреба (CTE)A1-A2, B, C1-C2, D1-D2, G1-G2
Приложения
ПрепоръчителноЗакалено стъкло
Други характеристики
КласификацияКлас A — отличен*
СтъклоЗакалено, 6 / 8 / 10 mm
Междинни слоевеДо 4 PVB фолиа по 0.38 mm
Стъклени композиции10-1.52-10 · 10-1.14-10 · 10-0.76-10 · 10-0.38-10 · 8-1.52-8 · 8-1.14-8 · 8-0.76-8 · 8-0.38-8 · 6-1.52-6 · 6-1.14-6 · 6-0.76-6 · 6-0.38-6

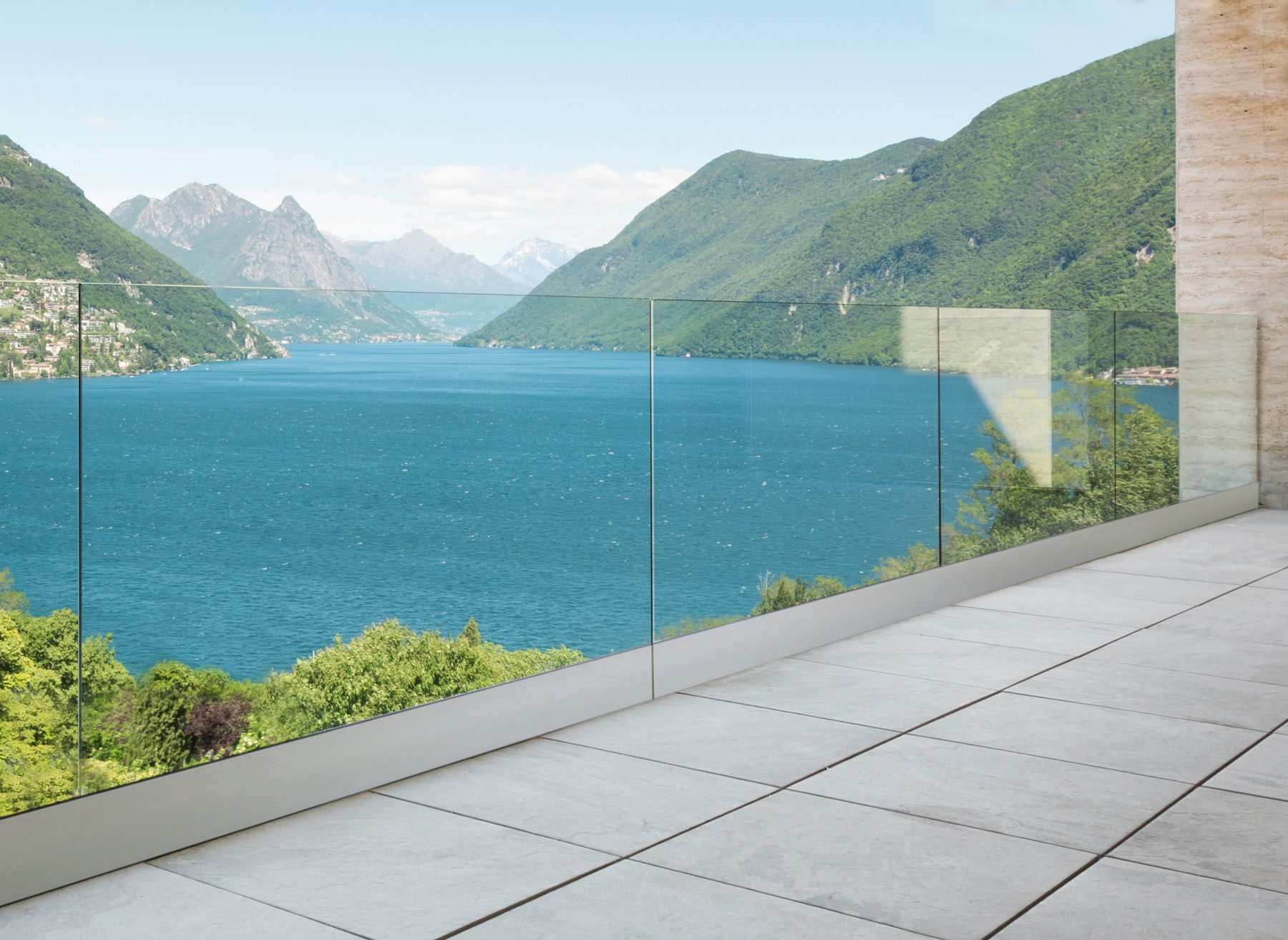

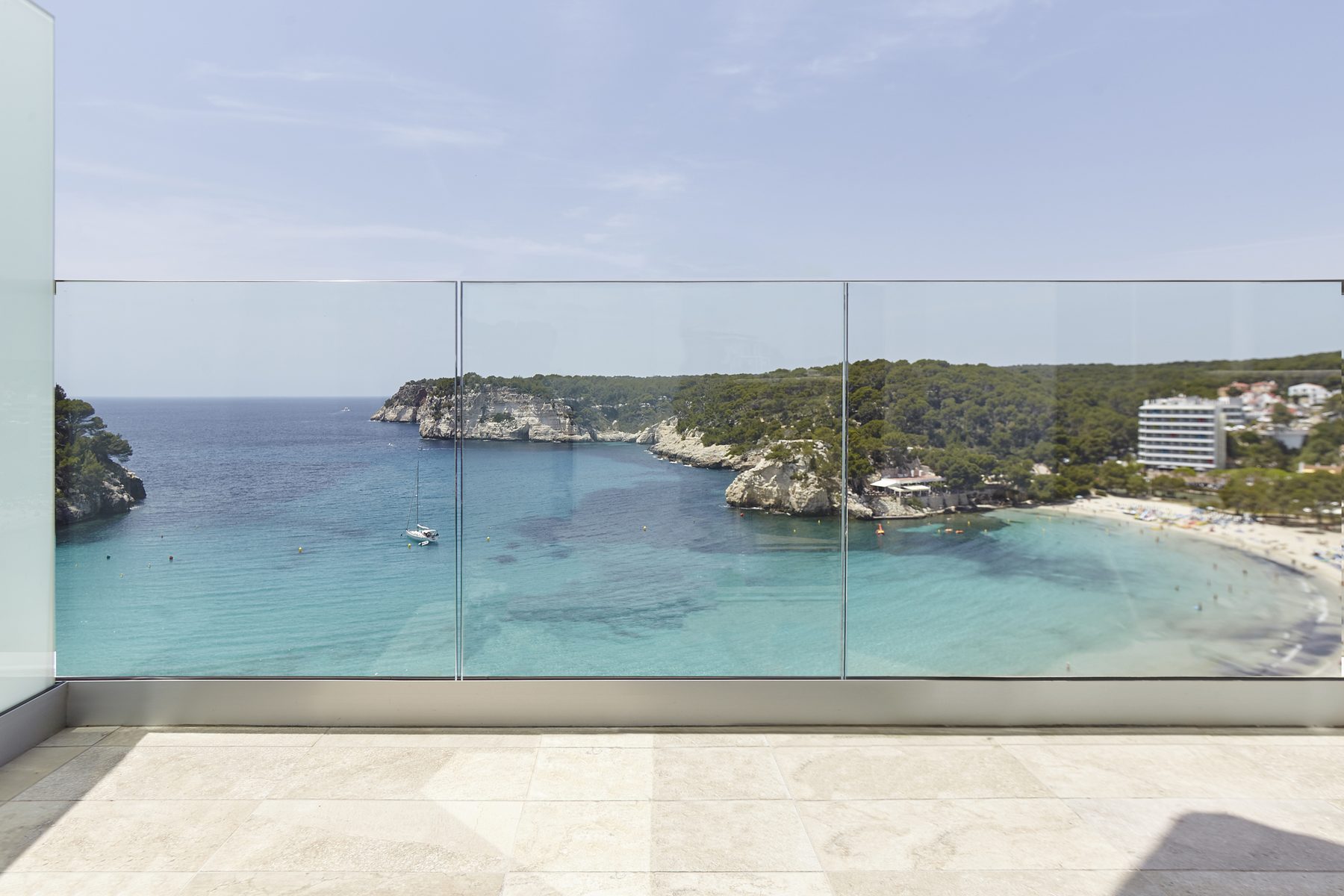

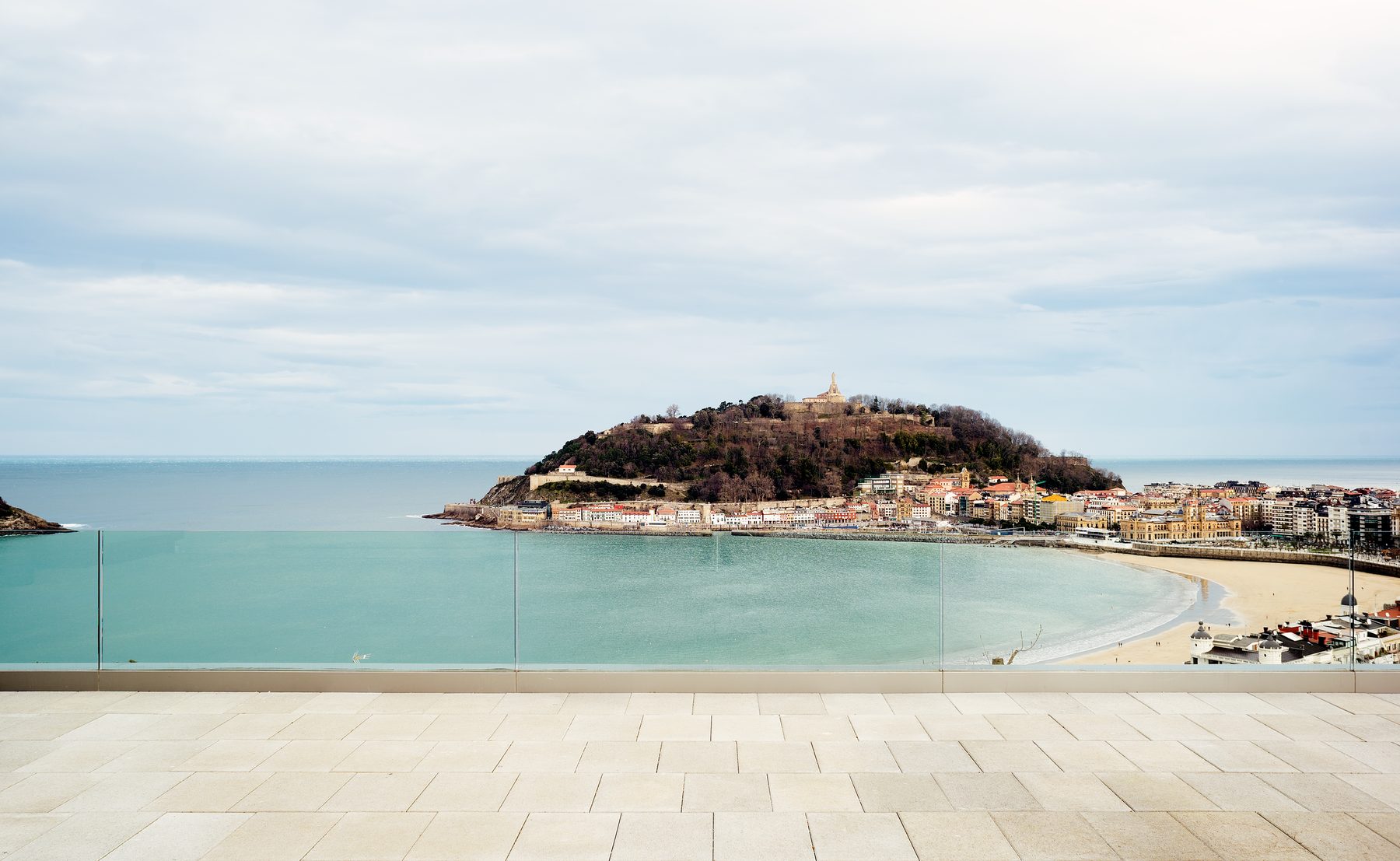

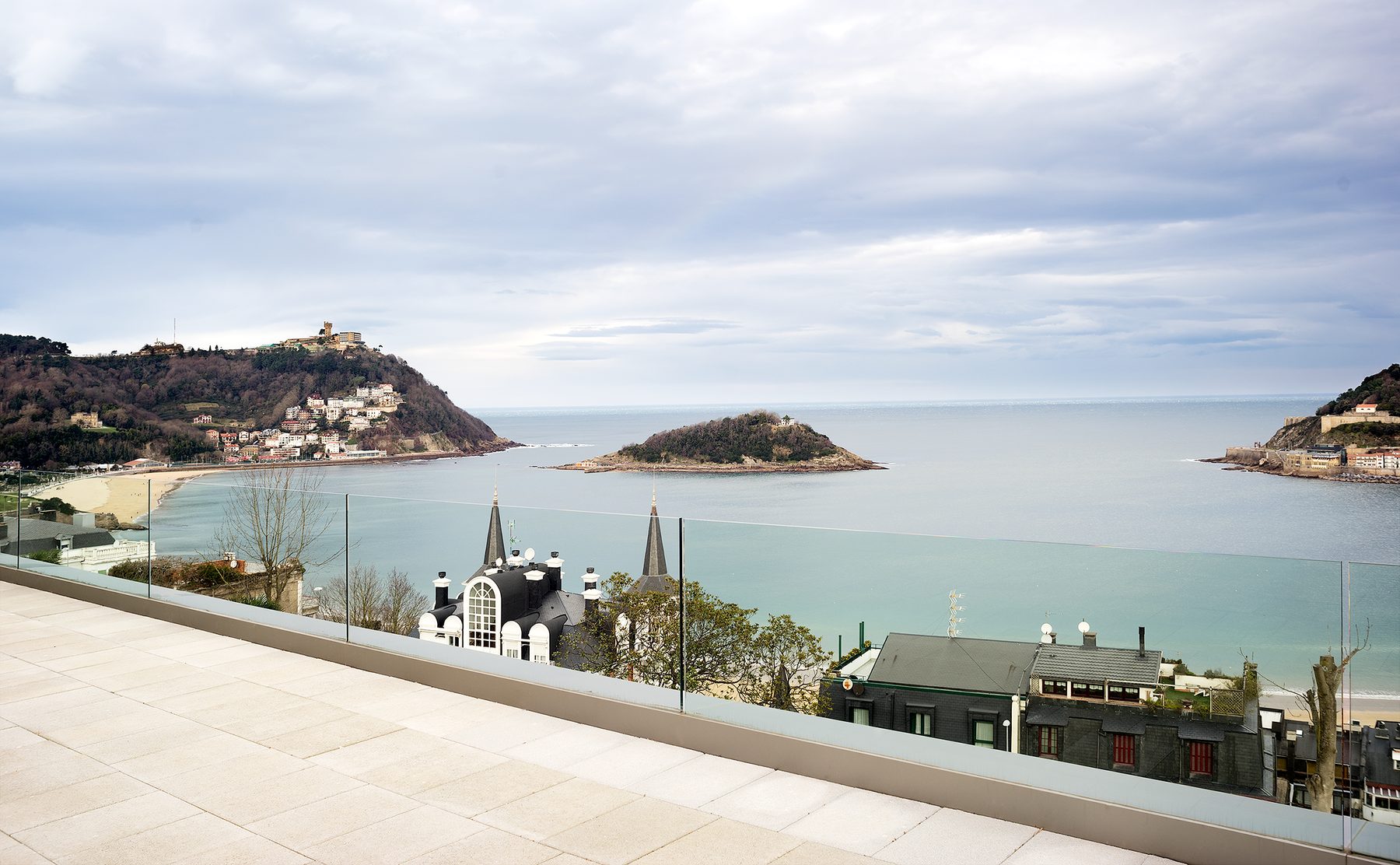

Галерия на производителя
Снимки и визуализации на Cortizo за системата. Не са обекти на METHODO.
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
