METHODO RAILING · Граница, която не смущава гледката.
Crystal View Plus
система Cortizo · Парапети · Алуминий · изработка и монтаж METHODO LINE
Reinforced Glass Balustrade — усилен стъклен парапет до 3.0 kN/m
до 3.0 kN/m
Натоварване
1100mm
Височина
6 / 8/ 10 mm
Стъкло
A — отличен
Клас
Защо тази система
Усилена система за стъклени парапети за големи отвори от Methodo. Crystal View Plus издържа натоварвания до 3.0 kN/m — подходяща за всички зони на употреба по CTE DB SE-AE и Eurocode 1, в зависимост от конфигурацията. Екструдираният алуминиев базов профил носи ламинирано двойно стъкло до 1100 mm над нивото на пода, монтиран върху плочата или ръба на плочата в четири конфигурации, и е класифициран клас A — отличен.
Серия METHODO RAILING: Стъклени и стоманени парапетни системи за тераси, стълби и балкони — минимална конструкция, максимална прозрачност.
Профил и конструкция
| Остъкляване | Ламинирано двойно, 12 опцииСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 142 (PDF 144) |
|---|---|
| Макс. височина | 1100 mmСтойност от каталога за изпитаната/типовата конфигурация; реалните граници зависят от типологията, обкова и стъклопакета.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 142 (PDF 144) |
Изпитани показатели
Стойности от техническия каталог на METHODO за изпитаната конфигурация. Редове без стойност в каталога не се показват. Как да четете показателите: Ръководство
| Макс. натоварванеEN 1991-1-1 | До 3.0 kN/mХоризонтално линейно натоварване на парапета по зона на употреба.Източник: Технически каталог METHODO LINE 2026, том 01, печатна стр. 142 (PDF 144) |
|---|
Стойностите зависят от конфигурацията: размер, стъклопакет, обков, типология и монтаж. Декларираните са за изпитания образец; за вашите размери изчисляваме по проект. *UNE 85240. Изпитвания по UNE 85237, UNE 85238, UNE 85240, CTE (DB SU-1, DB SE-AE) и Eurocode 1 (EN 1991-1-1). Референтен тест: 1100 × 1500 mm над нивото на терена · **Зоните на употреба зависят от конфигурацията.
Опции и характеристики
Както са описани в каталога на METHODO (стр. 142, 143). Опции, които каталогът не описва, не са изброени — питайте за конкретна конфигурация.
Монтаж и закрепване

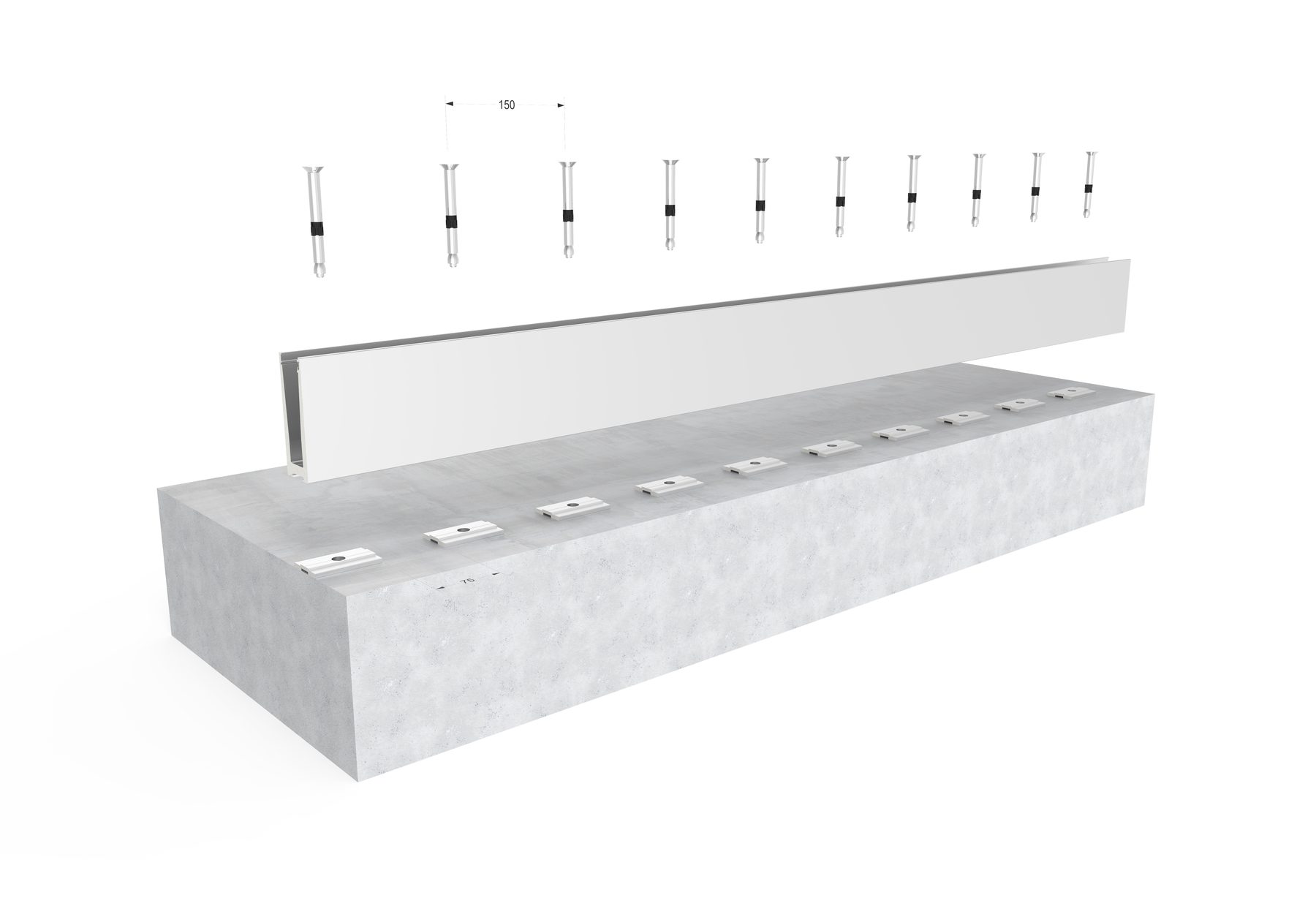

МонтажВърху плочата или ръба на плочата, 4 опции
Опции за монтажВърху плочата, върху ръба на плочата, наравно с ръба на плочата, обърнат ръб на плочата
Зони на употреба
Зони на употреба (CTE)A, B, C, D, E, F**
Зони на употреба (Eurocode 1)A, B, C, D, E**
Приложения
ПрепоръчителноЗакалено стъкло
Други характеристики
КласификацияКлас A — отличен*
СтъклоЗакалено, 6 / 8 / 10 mm
Междинни слоевеДо 4 PVB фолиа по 0.38 mm
Стъклени композиции10-1.52-10 · 10-1.14-10 · 10-0.76-10 · 10-0.38-10 · 8-1.52-8 · 8-1.14-8 · 8-0.76-8 · 8-0.38-8 · 6-1.52-6 · 6-1.14-6 · 6-0.76-6 · 6-0.38-6

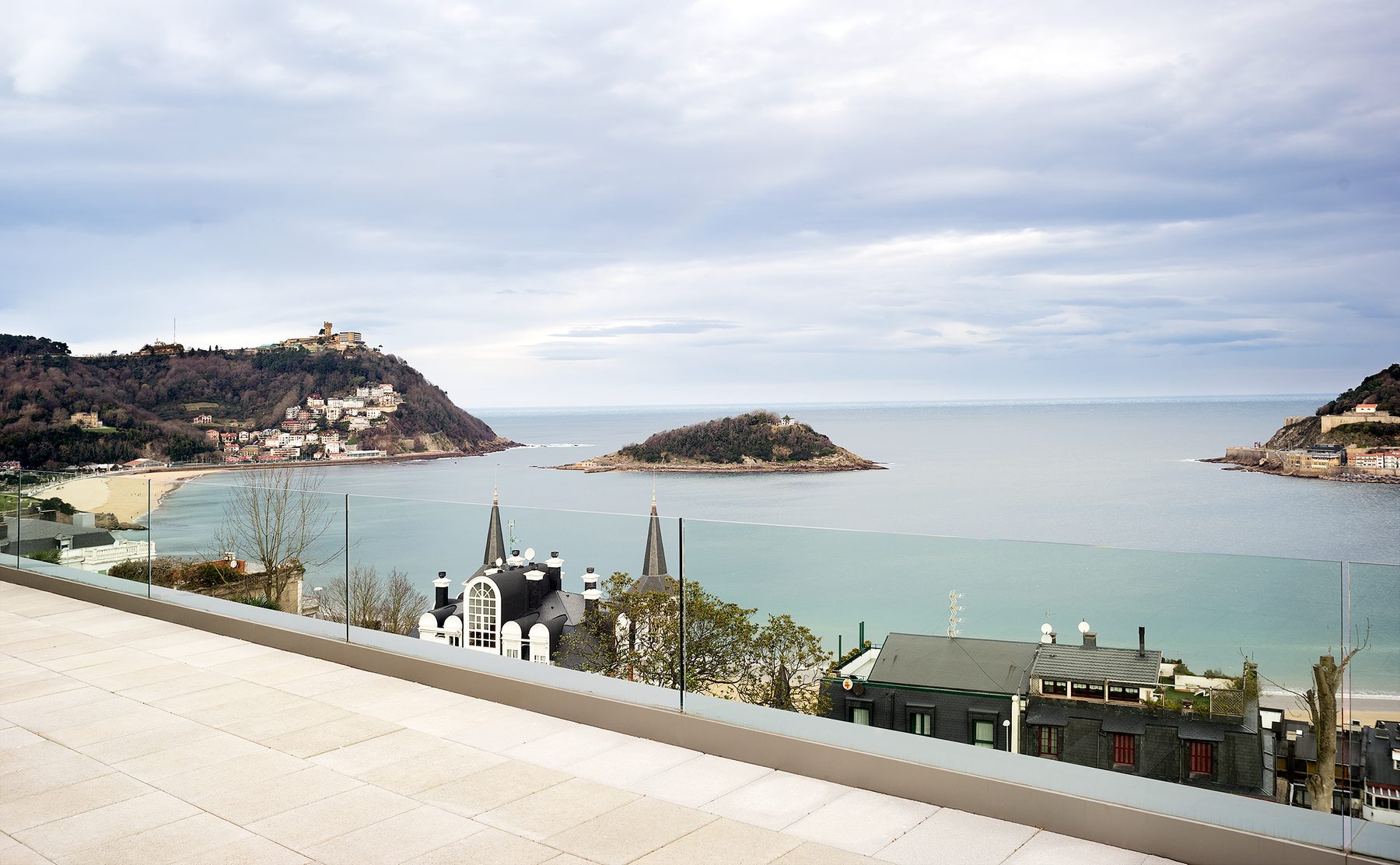

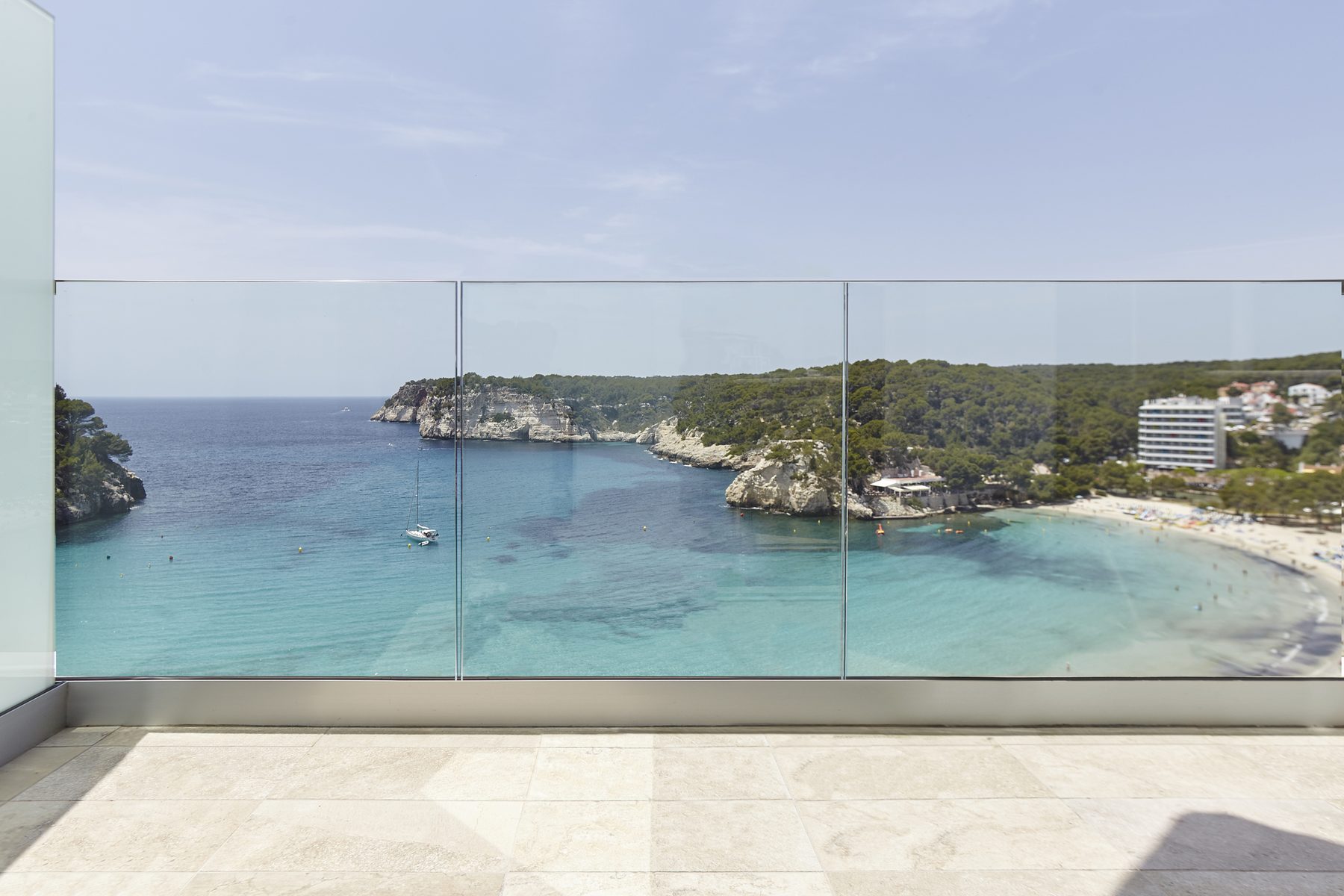

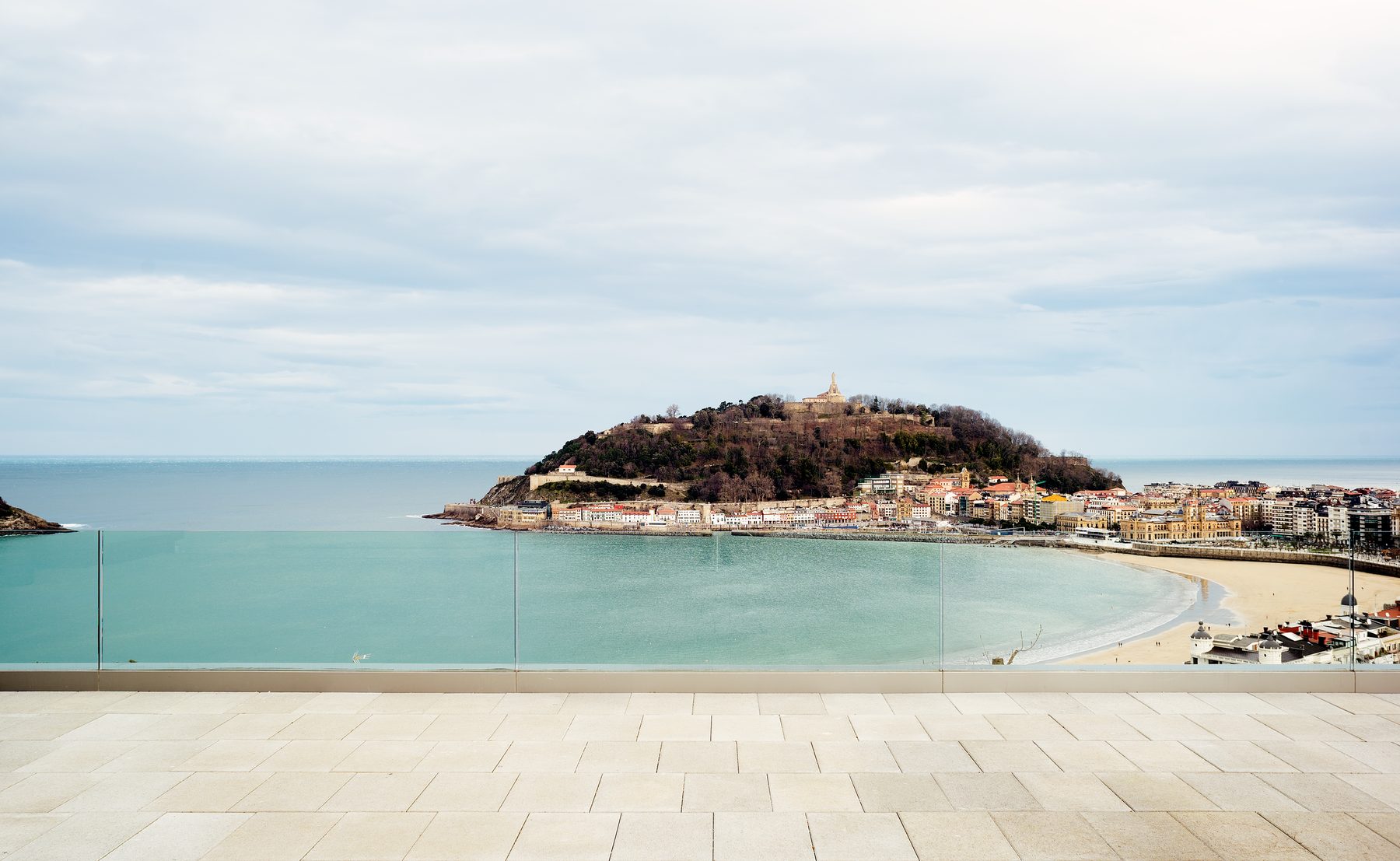

Галерия на производителя
Снимки и визуализации на Cortizo за системата. Не са обекти на METHODO.
Технически файлове
Официалната техническа информация за системите на METHODO е нашият технически каталог. Детайли, сечения, DWG/BIM и изчисления за реален размер — по запитване.
